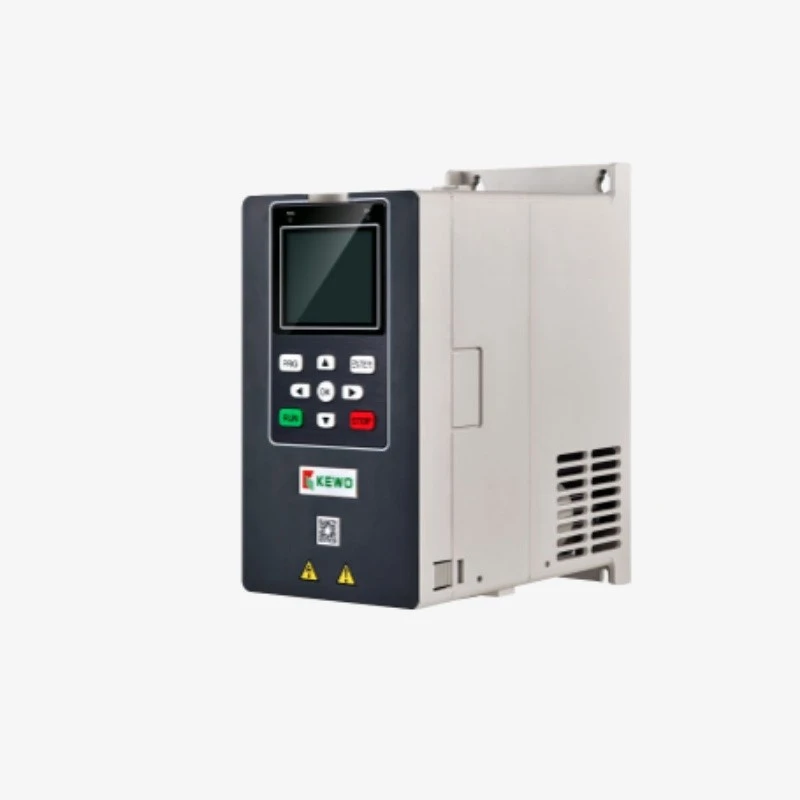

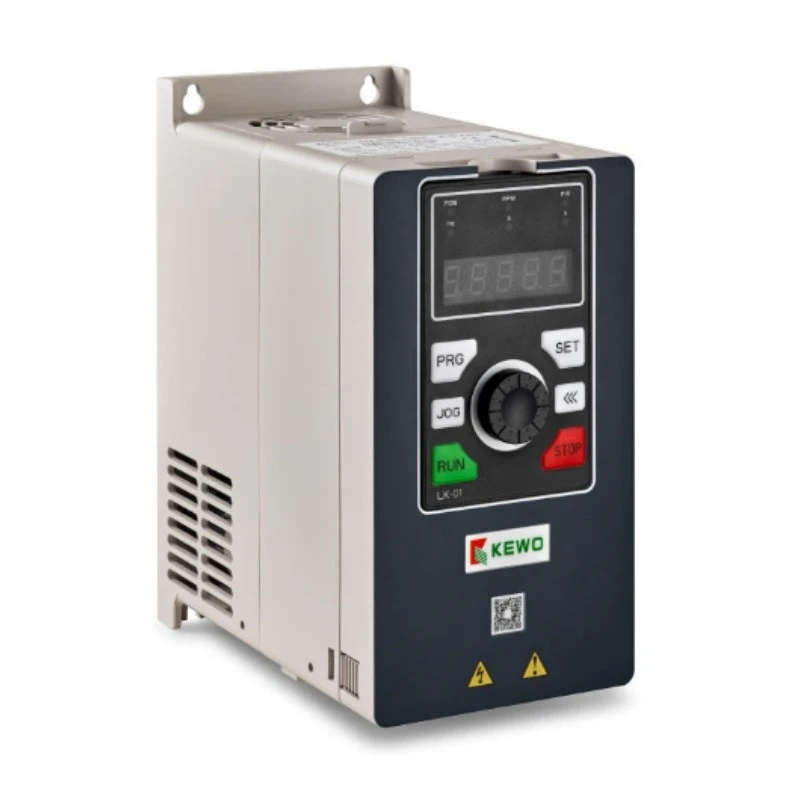

Ο μετατροπέας ηλιακής αντλίας νερού υψηλής απόδοσης PV1000 διαθέτει ενσωματωμένο-MPPT σχεδιασμένο να μετατρέπει αποτελεσματικά το DC που παράγεται από φωτοβολταϊκά πάνελ σε AC, ελαχιστοποιώντας την απώλεια ενέργειας κατά τη διαδικασία μετατροπής. Είναι ο-μετατροπέας φωτοβολταϊκών αντλιών νερού με την υψηλότερη απόδοση στη σειρά Kewo PV, με ισχυρότερες δυνατότητες μετατροπής ισχύος και υψηλότερη ενεργειακή απόδοση. Διατηρεί εξαιρετική απόδοση ακόμη και σε συνθήκες χαμηλού φωτισμού, καθιστώντας το PV1000 την καλύτερη επιλογή για εφαρμογές ηλιακών φωτοβολταϊκών αντλιών νερού που απαιτούν υψηλή αξιοπιστία και απόδοση.
Χαρακτηριστικά
- Μια μέγιστη συχνότητα μεταγωγής 16 kHz μειώνει αποτελεσματικά τις αρμονικές και τις απώλειες του κινητήρα, εξασφαλίζοντας χαμηλή άνοδο της θερμοκρασίας του κινητήρα και μεγάλη διάρκεια ζωής.
- Η τεχνολογία ελέγχου χαμηλής αναλογίας φορέα μειώνει το φορτίο μόνωσης του κινητήρα και την ακτινοβολούμενη παρεμβολή (EMC), με αποτέλεσμα χαμηλό περιεχόμενο αρμονικών.
- Εξαιρετικός-έλεγχος εξοικονόμησης ενέργειας, χαμηλό ρεύμα εξόδου, πιο ενεργειακά-αποδοτικό και πιο αποτελεσματικό.
- Η τεχνολογία άμεσου ελέγχου μετάδοσης κίνησης εξαλείφει την απώλεια ενέργειας λόγω των κιβωτίων ταχυτήτων και της μηχανικής μετάδοσης.
- Ένας στιβαρός μηχανισμός προστασίας συστήματος με λειτουργία στιγμιαίας απενεργοποίησης-, ικανός να διατηρεί την τάση του διαύλου οδηγού και την ισχύ εξόδου.
- Ένα βελτιστοποιημένο σχέδιο ανίχνευσης βραχυκυκλώματος-για τη γείωση δεν θα βλάψει τον οδηγό σε περίπτωση γείωσης του κινητήρα, ζημιάς στη μόνωση ή σφαλμάτων καλωδίωσης.
- Ενσωματωμένες-αυτόματες λειτουργίες ύπνου και αφύπνισης-, μπορούν να ανιχνεύσουν αυτόματα την τάση συνεχούς ρεύματος που λειτουργεί, να μην παρέχει-προστασία φορτίου και να ανιχνεύσει πλήρες φορτίο της δεξαμενής νερού.
- Με βάση την επιστημονική προσομοίωση και την πραγματική μέτρηση, χρησιμοποιούνται πρότυπα θερμικού σχεδιασμού για την επίτευξη αποτελεσματικής απαγωγής θερμότητας.
Προδιαγραφές
|
Σχέδιο |
Καθέκαστα |
|
Συνιστώμενη περιοχή τάσης MPPT |
2S/T: 260 - 355VDC |
|
4T: 486 - 650VDC |
|
|
Προτεινόμενες τάσεις εισόδου (ανοιχτό-τάση κυκλώματος Voc και μέγιστη τάση σημείου ισχύος Vmpp) |
Αντλία νερού τύπου 2T/2S ή 220VAC: Το Voc είναι 350VDC, το Vmpp είναι 310VDC |
|
E |
|
|
Τύπος κινητήρα |
Αντλίες νερού με σύγχρονο κινητήρα μόνιμου μαγνήτη (PMSM) και αντλίες νερού με κινητήρα AC (IM) |
|
Ισχύς εισόδου |
Υβριδική λειτουργία διπλής-εισόδου: Ταυτόχρονη είσοδος ηλιακού DC, εναλλασσόμενου ρεύματος δικτύου και εναλλασσόμενου ρεύματος γεννήτριας, που επιτρέπει τη λειτουργία όλης-της ημέρας ως υβριδικού μετατροπέα. |
|
Εύρος συχνότητας εξόδου |
Ασύγχρονη μηχανή 0-50Hz/60Hz |
|
Σύγχρονη μηχανή 0-400HZ |
|
|
Αποδοτικότητα MPPT |
99,2% έως 99,8% |
|
Εύρος υπερφόρτωσης |
Υποβρύχια αντλία τύπου G, ονομαστικό ρεύμα 150% για 60 δευτερόλεπτα, 180% ονομαστικό ρεύμα για 3 δευτερόλεπτα. |
|
Εύρος θερμοκρασίας περιβάλλοντος |
Απαιτείται μειωμένη χρήση στους 45 βαθμούς Κελσίου. |
|
-10 έως +55˚C |
|
|
Ειδικός Έλεγχος Απόδοσης Ηλιακών Αντλιών Νερού |
MPPT (Μέγιστη παρακολούθηση σημείων ισχύος) |
|
Λειτουργία CVT, παρακολούθηση σταθερής τάσης (όταν ο φωτισμός είναι καλός, ο έλεγχος CVT μπορεί να επιλεγεί για την επίτευξη εξαιρετικής σταθερής απόδοσης συχνότητας). |
|
|
Αυτόματη/Χειροκίνητη Λειτουργία |
|
|
Προστασία χαμηλής συχνότητας στάσης (λειτουργία ύπνου/αφύπνισης-όταν η ηλιακή ακτινοβολία είναι ανεπαρκής/επαρκής). |
|
|
Ελάχιστη ισχύς εισόδου (αυτόματο ύπνο και αφύπνιση-) |
|
|
Μέγιστη προστασία από ρεύμα κινητήρα (υπερένταση) |
|
|
Υπολογισμός ροής νερού |
|
|
Υπολογισμός παραγωγής ηλεκτρικής ενέργειας |
|
|
Καμπύλη PQ (ισχύς/ρυθμός ροής) (μπορεί να υπολογίσει την έξοδο ροής της αντλίας) |
|
|
Προστασία ξηρής λειτουργίας/Προστασία ξηρής εκκίνησης (προστατεύει την αντλία νερού όταν η ροή νερού είναι χαμηλή ή δεν υπάρχει νερό). |
|
|
Αυτόματη λειτουργία ύπνου και αφύπνισης- |
|
|
Παρακολούθηση πλήρους στάθμης δεξαμενής νερού |
|
|
GPRS (προαιρετικό) |
|
|
Λειτουργία Προστασίας |
Προστασία απωλειών φάσης, προστασία από βραχυκύκλωμα-προς-φάση, προστασία βραχυκυκλώματος γείωσης, προστασία από βραχυκύκλωμα εισόδου/εξόδου, προστασία κλειδωμένου ρότορα |
|
Επίπεδο Προστασίας |
Αξιολόγηση IP20, εξαναγκασμένη ψύξη αέρα |
|
Λειτουργία |
MPPT ή CVT, λειτουργία μεταβλητής ταχύτητας |
|
Υψόμετρο |
Κάτω από 1000 μέτρα? πάνω από 1000 μέτρα, το ποσοστό μειώνεται κατά 1% για κάθε επιπλέον 100 μέτρα. |
|
Πιστοποίηση |
CE, IEC |
Επιλογή μοντέλου
|
Μοντέλο |
Ονομαστικό ρεύμα (A) |
Τάση εξόδου (V) |
Εφαρμόσιμες αντλίες νερού (KW) |
Εξωτερικές διαστάσεις (μήκος * πλάτος * πάχος) (mm) |
Διαστάσεις συσκευασίας (μήκος * πλάτος * πάχος) (mm) |
Τάση MPPT (VDC) |
|
Σειρά 2S: Εύρος εισόδου 150~400VDC ή 200~240VAC, Voc 350VDC. |
||||||
|
PV1000-2S 0,75 GB |
4A |
0-220V |
0.75 |
207*100*165 |
230*115*200 |
260 έως 355 |
|
PV1000-2S 1,5 GB |
7A |
0-220V |
1.5 |
207*100*165 |
230*115*200 |
260 έως 355 |
|
PV1000-2S 2,2 GB |
9.6A |
0-220V |
2.2 |
207*100*176 |
230*115*200 |
260 έως 355 |
|
PV1000-2S4.0G |
17A |
0-220V |
3.7 |
279*126*183 |
322*190*246 |
260 έως 355 |
|
Σειρά 2T: Εύρος εισόδου 150~400VDC ή 200~240VAC, Voc 350VDC. |
||||||
|
PV1000-2T5,5GB |
25A |
0-220V |
5.5 |
279*126*183 |
322*190*246 |
260 έως 355 |
|
PV1000-2T7,5GB |
32A |
0-220V |
7.5 |
345*170*185 |
408*264*283 |
260 έως 355 |
|
PV1000-2T11GB |
45A |
0-220V |
11 |
345*170*185 |
408*264*283 |
260 έως 355 |
|
PV1000-2T15GB |
60A |
0-220V |
15 |
345*170*185 |
408*264*283 |
260 έως 355 |
|
PV1000-2T18,5GB |
75A |
0-220V |
18.5 |
429*235*213 |
514*343*335 |
260 έως 355 |
|
PV1000-2T22G |
90A |
0-220V |
20 |
553*278*267 |
638*394*390 |
260 έως 355 |
|
PV1000-2T30G |
110A |
0-220V |
30 |
553*278*267 |
638*394*390 |
260 έως 355 |
|
Σειρά 4T: Εύρος εισόδου 250~800VDC ή 380~460VAC, Voc 620VDC. |
||||||
|
PV1000-4T0,75GB |
2.1A |
0-440V |
0,75 kW |
207*100*165 |
230*115*200 |
486 έως 650 |
|
PV1000-4T1,5GB |
3.8A |
0-440V |
1,5 kW |
207*100*165 |
230*115*200 |
486 έως 650 |
|
PV1000-4T2,2GB |
5.1A |
0-440V |
2,2 kW |
207*100*165 |
230*115*200 |
486 έως 650 |
|
PV1000-4T3.0G |
7.2A |
0-440V |
3 kW |
207*100*165 |
230*115*200 |
486 έως 650 |
|
PV1000-4T4.0GB |
10A |
0-440V |
4,0 kW |
207*100*176 |
262*152*222 |
486 έως 650 |
|
PV1000-4T5,5GB |
13A |
0-440V |
5,5 kW |
207*100*176 |
262*152*222 |
486 έως 650 |
|
PV1000-4T7,5GB |
17A |
0-440V |
7,5 kW |
279*126*183 |
322*190*246 |
486 έως 650 |
|
PV1000-4T11GB |
25A |
0-440V |
11 kW |
279*126*183 |
322*190*246 |
486 έως 650 |
|
PV1000-4T15GB |
32A |
0-440V |
15 kW |
345*170*185 |
408*264*283 |
486 έως 650 |
|
PV1000-4T18,5GB |
38A |
0-440V |
18,5 kW |
345*170*185 |
408*264*283 |
486 έως 650 |
|
PV1000-4T22GB |
45A |
0-440V |
22 kW |
345*170*185 |
408*264*283 |
486 έως 650 |
|
PV1000-4T30G |
60A |
0-440V |
30 kW |
429*235*213 |
514*343*335 |
486 έως 650 |
Εξωτερικές διαστάσεις: Δείτε περιεχόμενο λήψης για λεπτομέρειες.
