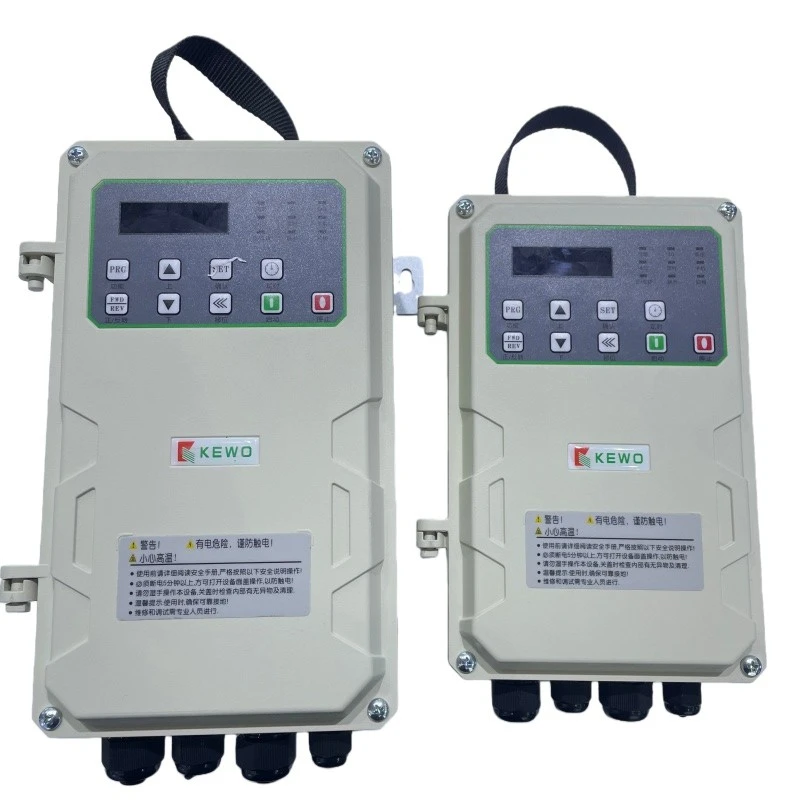

Μετατροπέας συχνότητας υψηλής προστασίας IP65

Σχέδιο

Προσδιορισμός

Χαρακτηριστικά Ελέγχου

Μέθοδος Ελέγχου

Διάνυσμα ανοιχτού βρόχου

Έλεγχος V/F

Διάνυσμα κλειστού βρόχου*

0,00 Hz 180%

Ροπή εκκίνησης

0,5Hz 180%

0,5Hz 150%

Εύρος Ταχύτητας

1:100

1:100

1:1000

Ακρίβεια σταθερής ταχύτητας

±0.5%

-

±0.02%

Ακρίβεια ροπής

±5%

-

±2%

Τύπος κινητήρα

Ασύγχρονος κινητήρας AC, σύγχρονος κινητήρας μόνιμου μαγνήτη AC

Λειτουργικός Σχεδιασμός

Μέγιστη Συχνότητα

Γενικός έλεγχος διανυσμάτων: Έλεγχος 500Hz V/f: 5000Hz

Ανάλυση συχνότητας

Ψηφιακή ρύθμιση: 0,01Hz Αναλογική ρύθμιση: Μέγιστη συχνότητα × 0,025%

Συχνότητα Φορέα

0,5K-16KHz, η συχνότητα φορέα μπορεί να ρυθμιστεί αυτόματα ανάλογα με τη θερμοκρασία λειτουργίας

Μέθοδος ρύθμισης συχνότητας

Πίνακας λειτουργίας, αναλογικό AI1, AI2 (απαιτείται προαιρετική κάρτα επέκτασης), έλεγχος πίνακα UP/DN, έλεγχος επικοινωνίας,

Χαρακτηριστικά Επιτάχυνσης και Επιβράδυνσης

Γραμμική ή S{0}}λειτουργία επιτάχυνσης/επιβράδυνσης καμπύλης Χρονικό εύρος: 0,0-65000S

Καμπύλη V/F

Τρεις μέθοδοι: γραμμική, πολλαπλών-σημείων και N-ισχύς

Διαχωρισμός V/F

2 μέθοδοι: πλήρης διαχωρισμός, ημι-διαχωρισμός

Δυνατότητα πέδησης DC

Συχνότητα πέδησης DC: 0,0-300Hz Ρεύμα πέδησης συνεχούς ρεύματος: 0,0%-100%

Έλεγχος Jog

Εύρος συχνοτήτων Jog: 0,0-50,00Hz Χρόνος επιτάχυνσης/επιβράδυνσης τζόκινγκ: 0,0-6500S

Ενσωματωμένο-στο PID

Μπορεί εύκολα να πραγματοποιήσει έλεγχο κλειστού-βρόχου πίεσης, ροής, θερμοκρασίας κ.λπ.

PLC πολλαπλών-ταχυτήτων

Μέσω του ενσωματωμένου-PLC ή των τερματικών ελέγχου, μπορούν να επιτευχθούν έως και 16 βήματα ταχύτητας

Κοινός δίαυλος DC*

Πολλαπλοί μετατροπείς μοιράζονται τον ίδιο δίαυλο DC και η ενέργεια εξισορροπείται αυτόματα

Αυτόματος ρυθμιστής τάσης (AVR)

Όταν αλλάζει η τάση του δικτύου, μπορεί αυτόματα να διατηρήσει σταθερή την τάση εξόδου

Ικανότητα υπερφόρτωσης

Τύπος G: 150% ονομαστικό ρεύμα 60S ; 180% ονομαστική τρέχουσα 3S

P{0}}τύπου μηχανής: 120% ονομαστική τρέχουσα 60S ; 150% ονομαστική τρέχουσα 3S

Έλεγχος υπέρτασης και υπέρτασης στάθμης

Περιορίστε αυτόματα το ρεύμα και την τάση κατά τη λειτουργία για να αποτρέψετε συχνή προστασία από υπερένταση και υπέρταση

Λειτουργία περιορισμού γρήγορου ρεύματος

Ελαχιστοποιήστε τα σφάλματα υπερέντασης, βεβαιωθείτε ότι η μονάδα δεν έχει υποστεί όσο το δυνατόν μεγαλύτερη ζημιά και προστατεύστε την κανονική λειτουργία του μετατροπέα

Περιορισμός και έλεγχος ροπής

Η λειτουργία "εκσκαφέας" περιορίζει αυτόματα τη ροπή κατά τη λειτουργία για να αποτρέψει τη συχνή ενεργοποίηση υπερέντασης. η λειτουργία διανυσματικού ελέγχου μπορεί να επιτύχει έλεγχο ροπής.

Χαρακτηριστικά

Διεπαφή{0}}φιλική προς τον χρήστη

Όταν ενεργοποιηθεί, θα εμφανιστεί ένας φιλικός διάλογος "HELLO". Πατήστε το πλήκτρο PRG για να εμφανιστούν μόνο οι παράμετροι της διαδικασίας. Πατήστε και κρατήστε πατημένο για περισσότερο από 2 δευτερόλεπτα για να εμφανιστούν όλες οι ομάδες παραμέτρων.

FWD/REV

Εναλλαγή προς τα εμπρός και προς τα πίσω, πατήστε παρατεταμένα το 2S για μετάβαση από τη λειτουργία ταχύτητας στη λειτουργία σταθερής πίεσης

Λειτουργία ελέγχου χρονισμού

Πατήστε το κουμπί πάνω/κάτω για να ρυθμίσετε το χρόνο λειτουργίας και το χρόνο διακοπής.

4 Σύνολα παραμέτρων κινητήρα

Μπορεί να πραγματοποιήσει έλεγχο μεταγωγής 4 ομάδων κινητήρων, με προαιρετική λειτουργία ελέγχου

Απομακρυσμένη επικοινωνία με κάρτα 4G

Χρησιμοποιήστε κάρτα 4G για να πραγματοποιήσετε την επικοινωνία APP για κινητά

Προστασία αντλίας νερού

Προστασία ξηρής αντλίας, προστασία πλήρους στάθμης/κενού νερού, προστασία από φραγμένο ρότορα

Πηγή εντολών

Πίνακας λειτουργίας υποστήριξης, τερματικό ελέγχου, ρύθμιση σειριακής επικοινωνίας,

Πηγή Συχνότητας

Ψηφιακή ρύθμιση, αναλογική τάση, αναλογικό ρεύμα, σειριακή επικοινωνία, πρόσθεση ή αφαίρεση πηγής βοηθητικής συχνότητας και μπορούν να εναλλάσσονται μεταξύ τους

Παρακολούθηση Ταχύτητας

Δεν απαιτείται εξωτερικό υλικό ανάδρασης για την ομαλή και χωρίς κρούση εκκίνηση του περιστρεφόμενου κινητήρα

Λειτουργία Προστασίας

Τροφοδοσία-Ανίχνευση βραχυκυκλώματος κινητήρα, προστασία απωλειών φάσης εισόδου και εξόδου, προστασία υπερέντασης, προστασία από υπέρταση, προστασία από υπόταση, προστασία υπερθέρμανσης, προστασία υπερφόρτωσης

Περιβάλλο

Τόπος χρήσης

Σε εσωτερικούς χώρους, μακριά από το άμεσο ηλιακό φως, σκόνη, διαβρωτικό αέριο, εύφλεκτο αέριο, ομίχλη λαδιού, υδρατμούς, νερό που στάζει ή αλάτι

Υψόμετρο

Δεν απαιτείται υποβάθμιση για υψόμετρα κάτω από 1000 μέτρα. για υψόμετρα άνω των 1000 μέτρων, απαιτείται μείωση κατά 1% για κάθε αύξηση υψομέτρου κατά 100 μέτρα.

Θερμοκρασία περιβάλλοντος

-10 μοίρες ~+40 μοίρες Χρήση σε μειώσεις μεταξύ 40 μοιρών και 50 μοιρών . Για κάθε 1 βαθμό αύξησης, το ονομαστικό ρεύμα εξόδου θα μειώνεται κατά 1%.

Υγρασία

Λιγότερο από 95% RH, χωρίς συμπύκνωση

Αποθήκευση

-40-+70 βαθμός

Model

Διάγραμμα εγκατάστασης Universal Wall Mount

Επίπεδη-ξαπλωμένηFixedIεγκατάσταση

ΕγκατάστασηSizemm

ΟλικόςDδιαστάσεις (mm)

ΟλικόςDδιαστάσεις(mm)

W1

H1

W

H

D

μπουλόνι

W2

H2

D2

FD600-4T4.0G

170

/

190

265

114

M5

/

/

/

FD600-4T5.5G

FD600-4T7.5G

180

/

201

304

137

M6

178

304

137

FD600-4T11G
