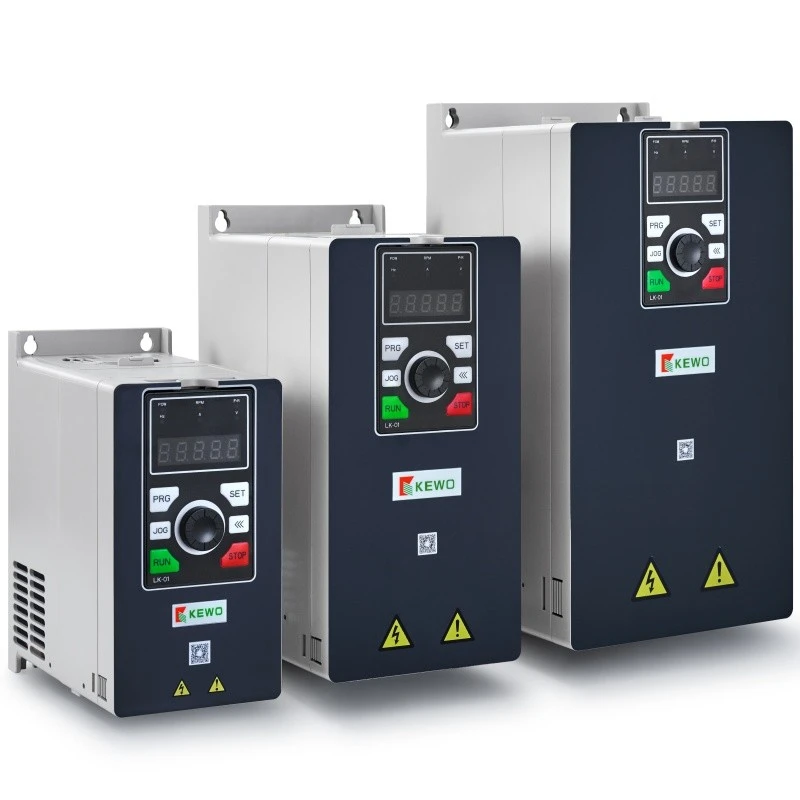

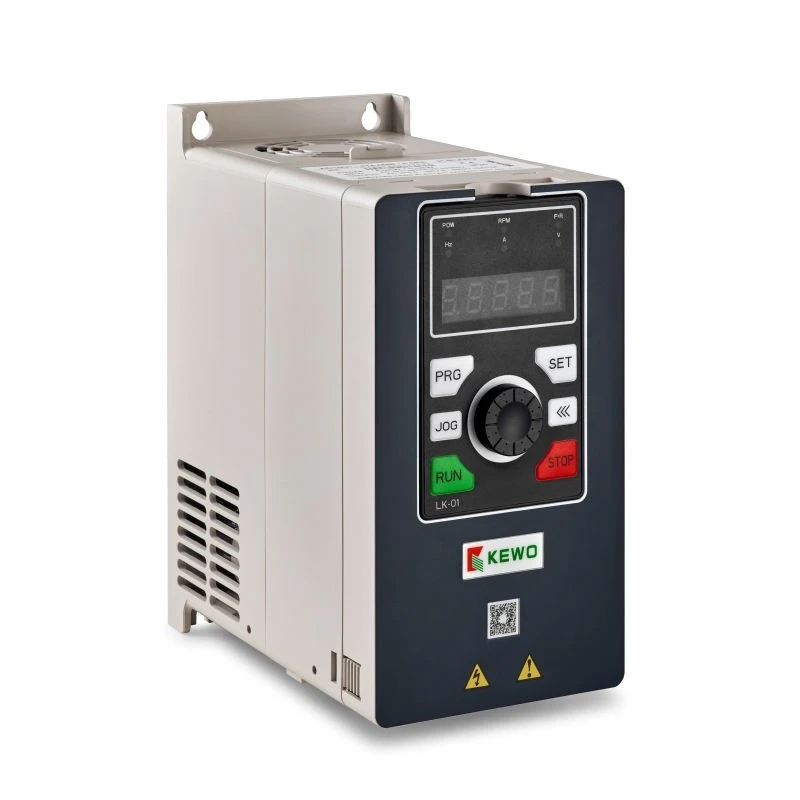

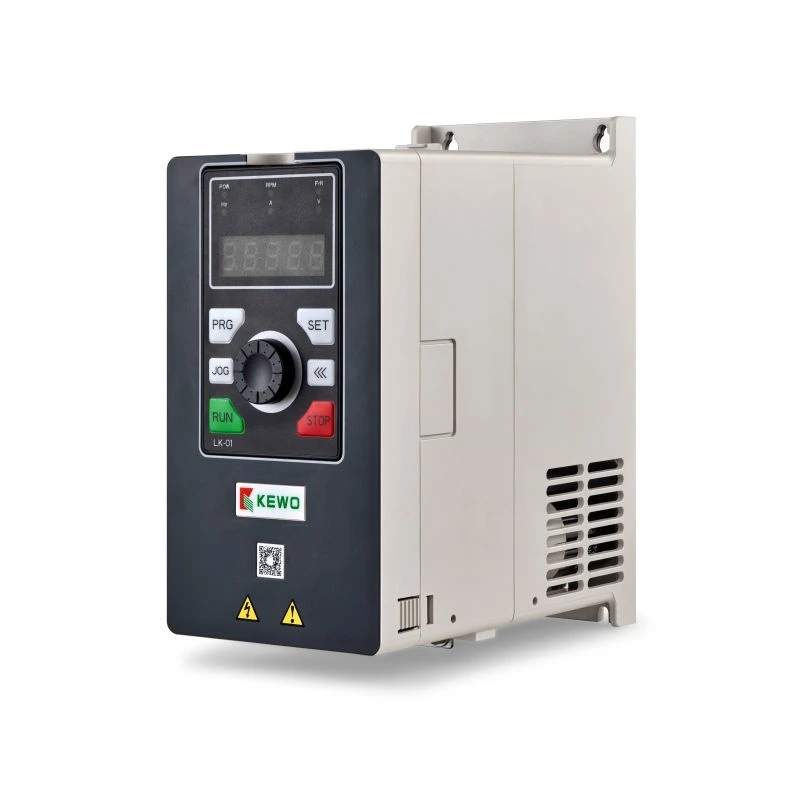

Η σειρά AD1000, που βασίζεται στην προηγμένη τεχνολογία VFD, είναι η διανυσματική μονάδα ελέγχου υψηλής απόδοσης της KEWO που έχει σχεδιαστεί για βιομηχανική ηλεκτρική κίνηση. Υιοθετεί ένα σύνολο-σχεδιασμό ενότητας IGBT , μια τοπολογία τριών-επιπέδων και διαθέτει οπτικά απομονωμένες ψηφιακές εισόδους. Λειτουργικά, υποστηρίζει πολλαπλά δίκτυα διεργασιών και μια ποικιλία μεθόδων ελέγχου φορτίου. Η σειρά AD είναι ένα ενεργειακά-αποτελεσματικό VFD κατάλληλο για περιβάλλοντα υψηλών-απαιτήσεων, παρέχοντας αξιόπιστη απόδοση σε διάφορες βιομηχανικές εφαρμογές.
Χαρακτηριστικά
1.Εξαιρετικός αλγόριθμος ελέγχου εξοικονόμησης ενέργειας-, χαμηλό ρεύμα και υψηλή απόδοση.
2. Άμεσος έλεγχος μετάδοσης κίνησης, καμία απώλεια ενέργειας του κιβωτίου ταχυτήτων και του κιβωτίου ταχυτήτων.
3. Κάτω από το ίδιο φορτίο, το ρεύμα εξόδου μας είναι μικρό, εξοικονόμηση-περισσότερης ενέργειας, πιο αποδοτικό, ειδικά στον έλεγχο ασθενούς μαγνητικού πεδίου.
1.Όταν το ηλεκτρικό δίκτυο αντιμετωπίζει ξαφνική διακοπή λειτουργίας, ο ηλεκτροκινητήρας προσφέρει δύο επιλέξιμες λειτουργίες απόκρισης για να διασφαλιστεί η ασφάλεια του εξοπλισμού σε εφαρμογές όπου δεν επιτρέπεται η διακοπή ελεύθερης αδράνειας.
2.Κατά τις μειώσεις τάσης ή τις στιγμιαίες διακοπές ρεύματος, ο προηγμένος αλγόριθμος καταστολής χαμηλής τάσης του ηλεκτροκινητήρα διατηρεί σταθερή λειτουργία για τη μεγαλύτερη δυνατή διάρκεια κάτω από την ίδια αδράνεια φορτίου, εξασφαλίζοντας συνεχή και αξιόπιστη απόδοση του συστήματος.
1.Σχεδιασμένος για ευκολία στη χρήση και ισχυρή στιβαρότητα, ο δίσκος προσαρμόζεται απρόσκοπτα σε εφαρμογές με φίλτρα που προστίθενται στην πλευρά εξόδου-επιτυγχάνοντας βέλτιστο έλεγχο ακόμα και χωρίς ρυθμίσεις παραμέτρων φίλτρου.
2.Εξοπλισμένο με έναν εξαιρετικά στιβαρό αλγόριθμο ελέγχου, διατηρεί εξαιρετική απόδοση ακόμα και όταν οι παράμετροι του κινητήρα όπως η αντίσταση και το πίσω{1}}EMF αλλάζουν λόγω διακυμάνσεων της θερμοκρασίας.
3.Υποστηρίζει την αντιγραφή παραμέτρων του πληκτρολογίου LCD για γρήγορη εγκατάσταση και αντιγραφή.
4.Απλή και αποτελεσματική θέση σε λειτουργία-ο συντονισμός του κινητήρα μπορεί να ολοκληρωθεί μέσα σε μόλις 10 λεπτά.
1. Η πλήρης σειρά υποστηρίζει τη λειτουργία παροχής ρεύματος DC, μπορεί να πραγματοποιήσει τη μονάδα DC και τη μονάδα AC.
2. Η χρήση κοινού διαύλου συνεχούς ρεύματος πολλαπλών μετατροπέων μπορεί να μειώσει την κατανάλωση ενέργειας και την ισχύ πέδησης, αλλά η χρήση του θα πρέπει να πραγματοποιείται υπό την καθοδήγηση των κατασκευαστών.
1. Συμβατό με ένα ευρύ φάσμα διεθνών και εγχώριων βιομηχανικών δικτύων επικοινωνίας, συμπεριλαμβανομένων των Modbus, CanLink, PROFINET, PROFIBUS-DP και ASI.
2.Η μονάδα μπορεί να συνδεθεί απρόσκοπτα με διάφορους ελεγκτές ανώτερου-επιπέδου, διασφαλίζοντας ευέλικτη ενοποίηση και αποτελεσματική επικοινωνία του συστήματος.
Προδιαγραφές
|
Προδιαγραφές Απόδοσης |
||||
|
Μέθοδος Ελέγχου |
Ασύγχρονος κινητήρας: Έλεγχος VF, SVC, FVC |
|||
|
Σύγχρονος κινητήρας: Έλεγχος VVC, SVC, FVC |
||||
|
Ανάλυση ρύθμισης συχνότητας |
Ψηφιακή είσοδος: 0,01Hz |
Αναλογική είσοδος: 1/4096 της μέγιστης συχνότητας εξόδου (12 bit) |
||
|
Ροπή εκκίνησης |
Ασύγχρονος έλεγχος VF κινητήρα: 150% 1 Hz |
Έλεγχος SVC ασύγχρονου κινητήρα: 200% 0,3 Hz |
Έλεγχος FVC ασύγχρονου κινητήρα: 200% 0 Hz |
|
|
Έλεγχος VVC σύγχρονου κινητήρα: 150% 1 Hz |
Έλεγχος SVC σύγχρονου κινητήρα: 150% 1 Hz |
Έλεγχος FVC σύγχρονου κινητήρα: 200% 0 Hz |
||
|
Εύρος Ταχύτητας |
Ασύγχρονος έλεγχος VF κινητήρα: 1:50 |
Έλεγχος SVC ασύγχρονου κινητήρα: 1:200 |
Έλεγχος FVC ασύγχρονου κινητήρα: 1:1500 |
|
|
Έλεγχος VVC σύγχρονου κινητήρα: 1:50 |
Έλεγχος SVC σύγχρονου κινητήρα: 1:100 |
Έλεγχος FVC σύγχρονου κινητήρα: 1:1500 |
||
|
Κύριες Λειτουργίες Ελέγχου |
Έλεγχος ταχύτητας, έλεγχος ροπής, έλεγχος μεταγωγής ταχύτητας/ροπής, καταστολή υπέρτασης, καταστολή υπερέντασης, όριο ροπής, καμπύλη S, αναγνώριση στατικής παραμέτρου, υπερδιέγερση, έλεγχος εξοικονόμησης ενέργειας-, καταστολή ταλαντώσεων κ.λπ. |
|||
|
Η διακύμανση της τάσης εισόδου τριών-380V~460V δεν υπερβαίνει το εύρος -15%~+10%, και ο ρυθμός ανισορροπίας είναι<3% |
||||
|
Ηλεκτρολογικές Προδιαγραφές |
||||
|
Συχνότητα εισόδου |
50/60 Hz ±5% |
|||
|
Τάση εξόδου |
0~Τάση εισόδου |
|||
|
Μέγιστη συχνότητα εξόδου |
Ασύγχρονος κινητήρας: 3000,00 Hz, σύγχρονος κινητήρας: 500,00 Hz |
|||
|
Θερμοκρασία λειτουργίας |
Περιβαλλοντικά χαρακτηριστικά: -10 μοίρες ~+40 μοίρες χωρίς υποβάθμιση, 40~50 μοίρες ρεύμα εξόδου μείωση 2% για κάθε 1 βαθμό αύξηση |
|||
|
Θερμοκρασία αποθήκευσης |
-40 μοίρες ~+70 μοίρες |
|||
|
Περιβάλλον Χρήσης |
Σε εσωτερικούς χώρους, μακριά από το άμεσο ηλιακό φως, απαλλαγμένο από σκόνη, διαβρωτικά και εύφλεκτα αέρια, λάδια, υδρατμούς, νερό που στάζει, αλάτι κ.λπ. |
|||
|
Υψόμετρο |
Δεν υπάρχει υποβάθμιση κάτω από 1000 μέτρα, απαιτείται μείωση μεταξύ 1000 και 4000 μέτρων |
|||
|
Wet Spend |
Λιγότερο από 90% RH, χωρίς συμπύκνωση |
|||
|
Επίπεδο Προστασίας |
lP 20 εξαναγκασμένη ψύξη αέρα |
|||
|
Είσοδος και έξοδος |
||||
|
Αναλογικό Τροφοδοτικό |
+10V, χωρητικότητα φόρτωσης 50 mA |
|||
|
Ψηφιακή ισχύς |
+24V, χωρητικότητα φόρτωσης 100 mA , NPN / PNP |
|||
|
Αναλογική είσοδος |
Al 1: (τάση/ρεύμα προαιρετικό) 0~+10V/0~ 20mA , AI 2: (Τάση/ρεύμα προαιρετικό) 0~+10V/0~ 20mA |
|||
|
Αναλογική Έξοδος |
AO 1: 0~10V/0~20mA |
|||
|
Ψηφιακή είσοδος |
Πρότυπο DI 5 κατευθύνσεων |
|||
|
Έξοδος ρελέ |
Ρελέ 1 κατεύθυνσης |
|||
|
Ανακοίνωση |
RS 485 στάνταρ, προαιρετικό με απομόνωση |
|||
Διαστάσεις
Εικόνα 1
Εικόνα 2
Εικόνα 3
|
ΚατασκευαστικόςSπροδιαγραφές |
Διαστάσεις |
ΕγκατάστασηDδιαστάσεις |
ΠαράδειγμαIμάγος |
||||
|
W |
H |
D |
W1 |
H1 |
D |
||
|
Μέγεθος Α |
100 |
207 |
164 |
75 |
196 |
M4 |
Εικόνα 1 |
|
Μέγεθος Β |
100 |
207 |
176 |
75 |
196 |
M4 |
Εικόνα 1 |
|
Μέγεθος C |
126 |
279 |
183 |
96 |
268 |
M5 |
Εικόνα 1 |
|
Μέγεθος Δ |
170 |
352 |
184 |
140 |
334 |
M5 |
Εικόνα 1 |
|
Μέγεθος Ε |
235 |
429 |
215 |
200 |
414 |
M6 |
Εικόνα 2 |
|
Μέγεθος F |
278 |
553 |
269 |
230 |
538 |
M6 |
Εικόνα 2 |
|
Μέγεθος G |
265 |
600 |
350 |
225 |
581 |
M8 |
Εικόνα 2 |
|
Μέγεθος Η |
325 |
650 |
424 |
265 |
632 |
M8 |
Εικόνα 3 |
|
Μέγεθος Ι |
300 |
950 |
520 |
230 |
875 |
M12 |
Εικόνα 3 |
|
Μέγεθος Κ |
300 |
1250 |
520 |
230 |
1175 |
M12 |
Εικόνα 3 |
Επιλογή μοντέλου
|
Μοντέλο προϊόντος |
Επιλογή ισχύος |
Καλώδια και διακόπτες κυκλώματος |
Δομικές Προδιαγραφές |
||||
|
ΠροσαρμόσιμοςMotor (kW) |
ΕξουσίαCχωρητικότητα (KVA) |
ΕισαγωγήCεπείγον(A) |
ΠαραγωγήCεπείγον(A) |
Κύριο κύκλωμα Καλώδιο(mm2) |
Αέρας Διακόπτης (A) |
||
|
AD 1000-4T0,75 GB |
0.75 |
2.8 |
2.4 |
2.1 |
0.75 |
10 |
Μέγεθος Α |
|
AD 1000-4T1 0.5 GB |
1.5 |
5 |
4.6 |
3.8 |
0.75 |
16 |
|
|
AD 1000-4T2,2 GB |
2.2 |
6.7 |
6.3 |
5.1 |
0.75 |
16 |
|
|
AD 1000-4T3,0 GB |
3.0 |
9.5 |
9 |
7.2 |
1 |
25 |
|
|
AD 1000-4T4,0 GB |
4.0 |
13 |
11.9 |
10 |
1.5 |
25 |
Μέγεθος Β |
|
AD 1000-4T5,5 GB |
5.5 |
17.5 |
16.7 |
13 |
2.5 |
32 |
|
|
AD 1000-4T7,5 GB |
7.5 |
22.8 |
21.9 |
17 |
4 |
40 |
Μέγεθος C |
|
AD 1000-4T11 GB |
11 |
33.4 |
32.2 |
25 |
6 |
63 |
|
|
AD 1000-4T15 GB |
15 |
42.8 |
41.3 |
32 |
10 |
63 |
Μέγεθος Δ |
|
AD 1000-4T18,5 GB |
18.5 |
45 |
49.5 |
37 |
10 |
100 |
|
|
AD 1000-4T22 GB |
20 |
52 |
57 |
45 |
16 |
100 |
|
|
AD 1000-4T30G |
30 |
54 |
59 |
60 |
16 |
125 |
Μέγεθος Ε |
|
AD 1000-4T37G |
37 |
63 |
69 |
75 |
25 |
160 |
|
|
AD 1000-4T45G |
45 |
81 |
89 |
91 |
35 |
200 |
Μέγεθος F |
|
AD 1000-4T55G |
55 |
97 |
106 |
112 |
50 |
200 |
|
|
AD 1000-4T75G |
75 |
127 |
139 |
152 |
70 |
250 |
|
|
AD 1000-4T93G |
93 |
150 |
164 |
176 |
95 |
250 |
Μέγεθος G |
|
AD 1000-4T110G |
110 |
179 |
196 |
210 |
120 |
315 |
|
|
AD 1000-4T132G |
132 |
220 |
240 |
253 |
120 |
350 |
Μέγεθος Η |
|
AD 1000-4T160G |
160 |
263 |
287 |
304 |
150 |
400 |
|
|
AD 1000-4T185G |
185 |
287 |
345 |
350 |
185 |
500 |
Μέγεθος Ι |
|
AD 1000-4T200G |
200 |
334 |
365 |
380 |
185 |
500 |
|
|
AD 1000-4T220G |
220 |
375 |
400 |
426 |
2x120 |
630 |
|
|
AD 1000-4T250G |
250 |
404 |
441 |
465 |
2x120 |
630 |
|
|
AD 1000-4T280G |
280 |
453 |
459 |
520 |
2x120 |
700 |
Μέγεθος Κ |
|
AD 1000-4T315G |
315 |
517 |
565 |
585 |
2x150 |
800 |
|
|
AD 1000-4T355G |
355 |
565 |
617 |
650 |
2x185 |
1000 |
|
|
AD 1000-4T400G |
400 |
629 |
687 |
725 |
2x240 |
1250 |
|
